Máy làm bìa rọ đá (Boder Machine) – Đáp ứng các tiêu chuẩn sản xuất từ ASTM đến TCVN

Giới thiệu các tiêu chuẩn sản xuất rọ đá

Chúng tôi sản xuất 02 dòng sản phẩm đó là Rọ đá mạ kẽm và Rọ đá bọc nhựa PVC.

Sản xuất rọ đá – Thảm đá là một quá trình không quá phức tạp, nhưng chúng đòi hỏi nhiều sự khéo léo trong việc vận hành dây chuyền sản xuất. Tất cả mọi khâu trong dây chuyền đều nặng nhọc và đòi hỏi nhiều sức lực của cơ giới và con người.

Việc tự động hóa chúng để thay thế con người là mục Tiêu mà Hưng Phú luôn theo đuổi trong thời gian sản xuất, tuy không dài. Nhưng chúng tôi luôn tin vào những khả năng cải tiến công nghệ và tự động hóa bớt những công đoạn đòi hỏi sức lực của con người.

Bài toán đặt ra là với chi phí ít ỏi nhưng vẫn đáp ứng được những yêu cầu mình mong đợi. Không những thế, “chiếc chìa khóa tuy nhỏ, nhưng mở được chiếc hòm lớn”. Điều này làm tăng tính cạnh tranh sản phẩm của chúng tôi bởi giá thành hạ vì chi phí nhân công giảm thiểu.

Để quý khách có thể an tâm. Mời xem qua mục báo giá Rọ đá cùng với các tiêu chuẩn sản xuất Rọ đá. Những thắc mắc mà quý khách luôn trăn trở trước khi tìm kiếm cho mình một đơn vị sản xuất đang tin cậy. Bài viết này có thể góp cho quý bạn một cái nhìn chân thực về chúng tôi.

Xin thưa. Chúng tôi chẳng có bí mật gì cả. Bí mật của chúng tôi là ở sức sáng tạo “tiên phong”. Biến một điều phức tạp thành một giải pháp đơn giản là hoàn toàn không có thật. Nhưng một phương án khả thi là khi biết kết hợp giữa máy móc và con người một cách khéo léo.

Rọ đá bọc nhựa PVC

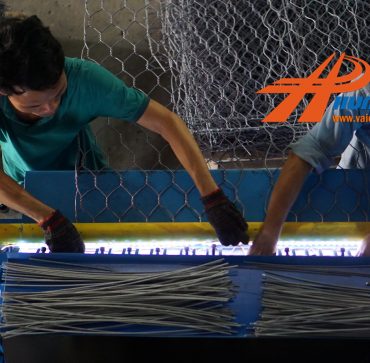

Làm bìa vách ngăn rọ đá bọc nhựa PVC

Máy làm bìa rọ đá mạ kẽm và Rọ đá bọc nhựa PVC

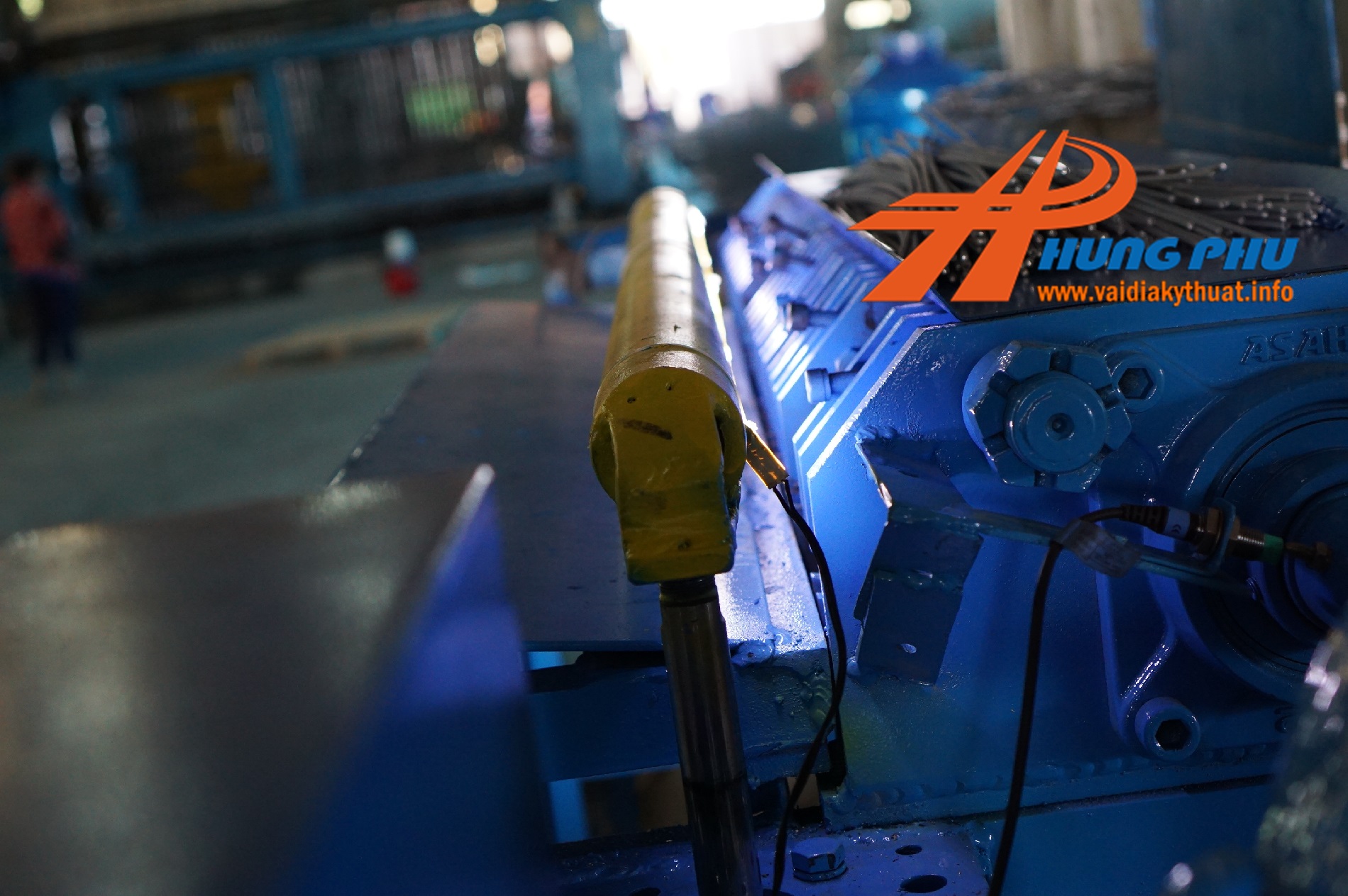

Máy làm bìa rọ đá

Máy làm bìa rọ đá mạ kẽm và rọ đá bọc nhựa PVC do Hưng Phú tự chế tạo (Boder Machine)

Rọ đá mạ kẽm

Làm bìa vách ngăn rọ đá mạ kẽm

Có 02 loại rọ đá hiện nay trên thị trường Việt Nam. Đó là Rọ đá mạ kẽm và Rọ đá bọc nhựa PVC dây đan. Từ ban đầu, HƯng Phú đã cập nhật dây chuyền sản xuất Rọ Đá theo các nhà chế tạo máy đan Rọ đá từ Trung Quốc, Đài Loan.

Chúng tôi nhận thấy là mô hình của dây chuyền công nghệ đan lưới xoắn kép. Đáp ứng các yêu cầu chỉ tiêu mắt lưới cũng như hình thức sản xuất tự động hoàn toàn. Việc này làm chi phí đấu tư ban đầu rất lớn và hoàn toàn khó thực hiện với tình hình ở Việt Nam.

Máy làm bìa rọ đá thay thế cho Công nhân xoắn bìa lưới Rọ khi được đo và cắt bằng máy. Để công việc hoàn toàn tự động. Trước hết từ máy đan lưới thép xoắn kép. Bắt buộc phải trang bị máy dập cắt thép bằng dao thép dùng Thủy lực. Phía trước có cùng khổ của máy đan lưới. Thông thường ở Việt Nam hiện nay có khoảng 10 nhà sản xuất Rọ đá – Thảm đá từ Bắc – Trung – Nam. Với khổ từ 3,3m đến 4,3m. Một nhà sản xuất ở miền Bắc đã đan được khổ lưới 5,3m.

Tóm lại: Có hai tiêu chuẩn mà các nhà sản Xuất trong đó có Hưng Phú tuân thủ là. Tiêu chuẩn của Dây đan và Tiêu chuẩn mắt lưới.

Đầu lưới xoắn bằng máy

Vách ngăn rọ đá được làm từ máy xoắn bìa

Tiêu chuẩn TCVN về rọ đá mạ kẽm & Rọ đá bọc nhựa pvc

Tiêu chuẩn cơ sở mà các nhà máy sản xuất Rọ đá trên toàn Quốc là theo TCVN 2053:1993. Đây là tiêu chuẩn của dây đan mạ kẽm nhẹ. Dây đan mạ kẽm nhẹ này dùng cho đa số các cơ sở sản xuất trong nước công bố tiêu chuẩn cơ sở. Cũng là dây đan này dùng để bọc nhựa PVC trước khi đưa lên máy đan lưới.

Tiêu chuẩn rọ đá mới đó là theo tiêu chuẩn Quốc gia TCVN 10335:2014 về Rọ đá, thảm đá và các sản phẩm mắt lưới lục giác xoắn phục vụ xây dựng công trình giao thông đường thủy – Yêu cầu kỹ thuật.

Rọ đá mạ kẽm và rọ đá bọc nhựa PVC mà Hưng Phú sản xuất và công bố Tiêu chuẩn cơ sở theo TCVN 2053:1995 về dây đan. Còn lại quy cách về mắt lưới xoắn kép và các quy cách thí nghiệm theo tiêu chuẩn mới TCVN 10335:2014 tùy theo yêu cầu đặt hàng của Quý khách.

Vì là bộ tiêu chuẩn mới TCVN 10335:2014 này chiếu theo hầu hết các tiêu chuẩn ASTM về Rọ đá. Do đó chúng tôi sản xuất theo tiêu chuẩn này thì phải có sự thỏa thuận từ quý khách. Hầu như quy cách về dây mạ kẽm nặng, và dây đan bọc nhựa PVC cũng hoàn toàn khác biệt với TCVN 2053:1993.

Tiêu chuẩn ASTM về rọ đá mạ kẽm & Rọ đá bọc nhựa PVC

ASTM D6711, Standard Practice for Specifying Rock to Fill Gabions, Revet Mattresses, and Gabion Mattresses (Tiêu chuẩn thực hành xác định loại đá dùng trong rọ đá, thảm đá và thm rọ đá).

ASTM D7014, Standard Practice for Assembly and Placement of Double-Twisted Wire Mesh Gabions and Revet Mattresses (Tiêu chuẩn thực hành về lắp đặt rọ đá và thảm đá mắt lưới lục giác xoắn kép).

Các quy cách định hình

Định hình rọ đá – Thảm đá thường có hai hình thức.

  • Theo quy cách thông dụng – Nghĩa là những kích thước có chiều Dài x rộng x cao thông thường nhất. Những quy cách mà các dự án trọng điểm hoặc những người dùng am hiểu về chúng thường mua nhất đó là các quy cách 2m x 1m x 0,5m – 2m x1m x0,3m – …Hoặc thảm đá thông dụng nhất như 6m x 2m x 0,3m hoặc 6m x 2m x 0,5m ….
  • Theo quy cách đặc biệt – Là những quy cách mà các dự án đặt hàng sản xuất theo thiết kế. Cụ thể nhất là Rọ đá neo hoặc Rồng đá. Quy cách đặc biệt thường được sử dụng trong các công trình trọng điểm lớn, chúng bao gồm các mố thành cầu, chống xói mòn cho cống thủy lợi. Hoặc các rìa uốn lượn của công trình tường chắn trọng lực, lót kênh mương.

Tùy theo nhu cầu sử dụng mà Chủ đầu tư có thể đặt hàng theo dự án. Thông thường hai dòng rọ đá mạ kẽm và rọ đá bọc nhựa pvc dây đan có lượng sử dụng và mục đích ngang nhau. Vùng miền núi sử dụng rọ đá mạ kẽm, vùng miền biển sử dụng rọ đá bọc nhựa PVC.

rọ đá hưng phú

Dây bìa rọ đá bọc nhựa PVC Hưng Phú sản xuất

Kích thước mắt lưới (mm) Rọ đá thông dụng Thảm đá thông dụng
Kích thước

(dài x rộng x cao)



Tổng diện tích

Kích thước

(dài x rộng x cao)



Tổng diện tích



P6(60 x 80)

P8(80 x 100)

P10(100 x 120

1m x 1m x 0.5m 4 m2 3m x 2m x 0.5m 19 m2
1m x 1m x 1m 6 m2 4m x 2m x 0.3m 24,4 m2
2m x 1m x 0.5m 7,5 m2 5m x 2m x 0.5m 31 m2
2m x 1m x 1m 11 m2 6m x 2m x 0.3m 31,8 m2
2m x 1,5m x 0.5m 10,25 m2 10m x 2m x 0.5m 52,6 m2




Ghi chú

+ Dung sai kích thước mắt lưới: ± 10%

+ Dung sai đường kính dây đan, dây viền: ± 5%

+ Dung sai kích thước thảm (dài, rộng, cao): ±5%; ±5%; ±5%

+ Trọng lượng mạ kẽm: 50÷80 g/m2 / 250÷280 g/m2

+ Dây buộc 2.2 – 3.2 được cung cấp kèm theo = 2% trọng lượng thảm.

Kích thước rọ đá và thảm đá được sản xuất theo đơn đặt hàng của khách hàng



Các tiêu chuẩn dây đan

Có hai dòng thiêu chuẩn dây đan. Như chúng tôi trình bày ở trên. Đây là tiên chuẩn dây đan rọ đá mạ kẽm nhẹ. Và cũng từ tiêu chuẩn dây thép đó, chúng tôi bọc nhựa PVC trước khi đưa vào máy đan lưới thép rọ đá xoắn kép.

  • Tiêu chuẩn kỹ thuật dây thép mạ kẽm thông dụng

Tiêu chuẩn kỹ thuật Dây thép mạ kẽm thông dụng Dây thép mạ kẽm nặng
Cường độ kéo đứt

của dây thép

290 – 490 N/mm2 (TCVN 2053:1993) 450 – 550 N/mm2 (BS 1052:99

/ ASTM A370-10)

Độ giãn dài tương

đối sau khi đứt

≥ 10 % (ASTM D412-02) ≥ 12 % (BS 1052:99)
Trọng lượng lớp phủ

mạ kẽm

50÷80 g/m2 (TCVN 2053:1993) 250÷280 g/m2 (BS 443:1982/1990)
Độ bền chịu lực của

mắt lưới

≥ 17 kN (ASTM A975:11) ≥ 17 kN (ASTM A975:11)
Ứng suất chịu kéo giữa mắt lưới biên ≥ 10 kN (ASTM A975:11) ≥ 10 kN (ASTM A975:11)
Ứng xuất kéo đứt

mắt lưới

≥ 33 kN (ASTM A975:11) ≥ 33 kN (ASTM A975:11)

  • Tiêu chuẩn kỹ thuật của lớp nhựa PVC

Tiêu chuẩn kỹ thuật của lớp nhựa PVC
Đơn vị Phương pháp Tiêu chuẩn
Tỷ trọng g/cm3 ISO 1183 1.36 +/- 0.02
Độ cứng Shore D ASTM D2240:10 55 +/- 3
Độ bền nhiệt ở 200 oC phút IEC 811.3.2 ≥ 30
Ứng Suất kéo đứt kg/cm2 ASTM D412:06 ≥ 21
Đỗ giãn dài % ASTM D412:06 ≥ 240
Chống mài mòn Cm3 ASTM D1242- 95 ≥ 0.3
Modum đàn hồi Kg/cm2 ASTM D412:06 ≥ 190

Các đặc thù của Rọ đá – Thảm đá ở Việt Nam

Trong nghành nghề cùng sản xuất loại vật liệu này. Chúng tôi từng thương mại và cung cấp hơn 15 năm qua. Có thể nhận định vài điều như sau.

  • Rọ đá – Thảm đá đan tay thông thường không theo quy chuẩn nào từ trước những năm 1998. Rọ đá đan bằng tay rất lỏng lẻo về mắt lưới cũng như cấu tạo không đồng đều trong chuổi xoắn kép và lỏng lẻo trong trong khâu làm bìa xoắn kép.
  • Từ những năm 2000 trở lại đây. Rọ đá ở Việt Nam mới có các đơn vị nhập khẩu máy đan từ Đài Loan, với một mắt lưới thông dụng duy nhất 8cmx10cm. Cho đến nay đã có rất nhiều mắt lưới khác nhau và thị trường cũng phong phú hơn.

Đối với Rọ đá mạ kẽm. Các dự án thường sử dụng nhất là tường chắn trọng lực cho đường cao tốc. Bảo vệ mái taluy ở các vùng miền núi và cao nguyên. Nhưng Rọ đá mạ kẽm nặng thỉnh thoảng vẫn sử dụng trong công tác kè đê biển.

Rọ đá

Rọ đá bọc nhựa PVC Hưng Phú (hình ảnh từ khách hàng)

Đối với rọ đá bọc nhựa PVC. Thường thì dây đan mạ kẽm bọc nhựa PVC. Trường hợp này dây đan có 02 lớp bảo vệ để chống ăn mòn mạnh như trong môi trường nước biển hoặc ở những vùng khí hậu khắc nghiệt.

Đặc thù ở Việt Nam là những thiết kế công trình tường chắn trọng lực, kè sông suối ở Việt Nam đa số sử dụng dây đan mạ kẽm nhẹ, cũng loại dây đan này có bọc nhựa PVC trong một thời gian ngắn tầm 5 đến 10 năm công trình bắt đầu có sự hư hại.

Với chi phí đầu tư giới hạn, cũng như bỏ qua các quy tắc lắp đặt, thông thường các công trình này dễ sụp đổ cấu trúc hoặc không đứng vững trước những hiệu ứng thời tiết cực đoan. Rọ đá được sử dụng nếu không kèm theo vải địa kỹ thuật hoặc thiết kế đúng cách. Chúng làm cho công trình không ổn định được lâu dài.

Chế tạo máy xoắn bìa rọ đá mạ kẽm & Rọ đá bọc nhựa pvc

Boder machine là từ khóa mà chúng tôi tìm kiếm trên youtube để tham khảo máy xoắn bìa lưới thép họ làm như thế nào. Máy xoắn bìa lưới thép rọ đá trước khi chúng tôi chế tạo. Đó là một quá trình khó khăn vì phải cải tiến hầu như toàn bộ dây chuyền sản xuất.

  • Phải có máy cắt dập khổ rộng 4,3m phía trước thay thế người cắt bằng tay
  • Cắt bỏ một mắt lưới trước khi đưa vào máy xoắn đầu (Boder machien). Điều này gây lãng phí vì phế liệu quá nhiều.
  • Máy cuộn lưới trước khi đưa vào định hình theo quy cách.
  • Máy ép làm thẳng tấm lưới trước khi đưa vào xoắn bìa

Sự nan giải là làm sao để dây đan rọ đá mạ kẽm và dây đan rọ đá bọc nhựa pvc không bị bong xước khi đưa vào máy ?. Tất cả mọi thứ chúng tôi đều được khắc phục bằng cách chỉ cần xoắn kép với các vách ngăn của Rọ đá và thảm đá.

Một vài hình ảnh chia sẽ cùng quý vị.

Rọ đá mạ kẽm & Rọ đá bọc nhựa pvc do Hưng Phú sản xuất

Tự động hóa trong công tác sản xuất là mục tiêu không ngừng của Hưng Phú. Bất cứ khó khăn nào chúng tôi cũng có thể khắc phục dù phức tạp đến mức độ nào. Rọ đá mạ kẽm hay rọ đá bọc nhựa PVC. .Sản xuất theo bất cứ quy cách nào, sản xuất theo bất cứ tiêu chuẩn nào.

Mời quý bạn tham khảo những giải pháp, những bài viết chúng tôi xuất bản trong chuyên mục rọ đá. Đó đó có 02 vấn đề mà quý khách cần chú ý.

Ngoài ra, các giải pháp dùng kèm theo vải địa kỹ thuật xin quý khách tham khảo thêm trong chuyên mục vải địa kỹ thuật. Chuyên mục này quý khách cần lưu ý 02 mục là

Tạm kết

Khi bạn tìm thấy chúng tôi bằng từ khóa Rọ đá. Nhưng vì thế giới online cần phải có niềm tin và chúng tôi luôn cam kết trong Chính sách & Điều khoản sử dụng. Nếu quý bạn tin tưởng, hãy đọc thêm phần thông tin Giao nhận & Thanh Toán – Bảo Hành

Đội ngũ sản xuất chuyên nghiệp, biết việc, biết nghề. Kinh nghiệm mà chúng tôi đúc kết luôn mang lại những an tâm cho quý khách, vì nếu quý bạn tham quan nhà máy với khoảng cách địa lý xa, cùng với những công việc hàng ngày là điều khó khăn.

Mời bạn tham quan một vòng trên Website/Blog của chúng tôi. Ở đây chúng tôi cũng có một tính năng theo dõi blog qua email. Hãy đăng ký một tài khoản theo dõi. Vì khi chúng tôi xuất bản một bài viết hoặc một giải pháp mới. Nó hoàn toàn tự động gửi vào email cho bạn. Chúng tôi rất ghét Spam, và do đó Hưng Phú luôn bảo mật mọi thông tin riêng tư của bạn theo điều khoản trên.

Xin trân trọng kính chào và hẹn gặp lại
